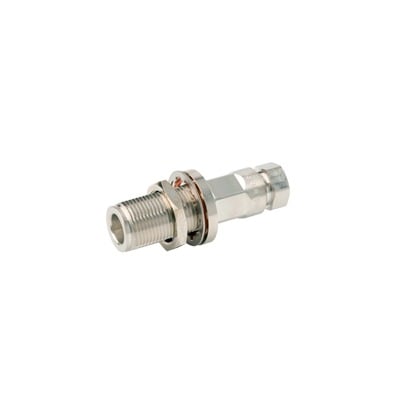

Conector N Hembra de chasis para cable FSJ1-50A

Available: In Stock
  • Product SKU: F1PNF-BHC
$ 445.56 MXN

Características Principales

  • Conector tipo N hembra para chasis
  • Modo de ensamble auto-sujetado
  • Contacto central de oro soldable
  • Aislante dieléctrico de teflón
  • Compatible con cable FSJ1-50A (1/4')
Especificaciones Eléctricas
  • Impedancia del conector: 50 ohm
  • Frecuencia de operación: 0 – 6000 MHz
  • Impedancia del cable: 50 ohm
  • IMD de 3er orden: -112 dBm @ 910 MHz
  • Voltaje de operación RF: 565.00 V vrms
  • Prueba de voltaje DC: 1600 V
  • Resistencia contacto exterior: 0.25 mOhm (máx.)
  • Resistencia contacto interior: 1.00 mOhm (máx.)
  • Resistencia de aislamiento: 5000 MOhm (mín.)
  • Potencia promedio: 0.4 kW @ 900 MHz
  • Potencia pico: 6.40 kW (máx.)
  • Efectividad de blindaje: -110 dB
Especificaciones Mecánicas
  • Acabado contacto exterior: Trimetal
  • Acabado contacto interior: Plata
  • Durabilidad de interfaz: 500 ciclos
  • Fuerza de retención: 450 N | 101 lbf
  • Par de torsión: 1.40 N·m | 1.03 ft lb
  • Fuerza de inserción: 124.55 N | 28.00 lbf
  • Par de prueba: 1.70 N·m | 1.25 ft lb
  • Fuerza de retención del acople: 445.00 N | 100.04 lbf
  • Tamaño nominal: 1/4 in
  • Diámetro: 22.10 mm | 0.87 in
  • Altura: 22.10 mm | 0.87 in
  • Longitud: 51.16 mm | 2.01 in
  • Peso: 59.20 g | 0.13 lb
  • Ancho: 22.10 mm | 0.87 in
Especificaciones Ambientales
  • Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
  • Temperatura almacenamiento: -65 °C a +125 °C (-85 °F a +257 °F)
  • Resistencia a la humedad: IEC 60068-2-3
  • Choque mecánico: IEC 60068-2-27
  • Choque térmico: IEC 60068-2-14
  • Vibración: IEC 60068-2-6
  • Corrosión: IEC 60068-2-11
Cumplimiento y Certificaciones
  • RoHS: 2011/65/EU Cumple por Exención
  • China RoHS: SJ/T 11364-2006 Por encima del valor MCV
  • ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad
VSWR / Return Loss
  • 824–2700 MHz: VSWR 1.04 / Return Loss 34.00 dB
  • 3000–6000 MHz: VSWR 1.25 / Return Loss 19.00 dB

Para cables coaxiales FSJ1-50A


Herramientas recomendadas:

  • MCPT-1412 -- Herramienta manual para preparar cable Heliax.

Descarga la ficha técnica aquí
