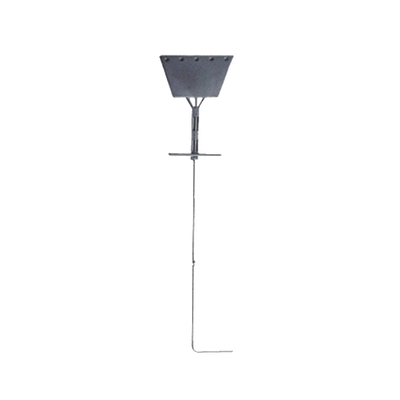

Floor Anchor Spade Type 5 Guy Wire Holes. Plate: 3/4, Round: 1, Height: 210 cm. Hot-dip Galv.
Review: 5 -
Rated 5/5 based on 11 customer reviews
"Excelentes productos" by , written onJun 4, 2021
Los productos siempre en tiempo y forma.
Vigilancianetwork 1

Floor Anchor Spade Type 5 Guy Wire Holes. Plate: 3/4, Round: 1, Height: 210 cm. Hot-dip Galv.

Disponible: En Stock
$ 5,983.53 MXN

Características Principales

  • Elaborado bajo normas ISO 9000
  • Recomendado para torre STZ90G
  • Material: Varilla redonda lisa de 1' y placa de paleta de 3/4'
  • 5 barrenos de 1' de diámetro
  • Galvanizado por inmersión en caliente

Especificaciones Técnicas

  • Altura: 210 cm
  • Peso: 40.5 kg
  • Tipo: Ancla de piso tipo paleta
  • Material: Acero ASTM A36
  • Soldadura: Tipo GMAW y AWS E7018
Notas Generales
  • Medidas en milímetros, excepto indicadas
  • Tolerancia general ±1 mm o indicadas
  • Toda la soldadura tipo AWS E7018
  • Tornillería grado máquina y/o inoxidable
Aplicación
  • Uso en anclaje de torres de comunicaciones
  • Diseñado para condiciones de viento hasta 175 km/h
  • Sistema de retención para estructuras metálicas
Dimensiones
  • Placa: 3/4'
  • Redondo: 1'
  • Altura: 210 cm
  • Diámetro barrenos: 1'
  • Cantidad de barrenos: 5
Identificación
  • Modelo: SAZ90G
  • Nombre del plano: PL AZ-90
  • Fecha elaboración: 14/08/17
  • Diseño: Departamento de Ingeniería SYSCOM
Capacidad de Carga
  • Carga axial: 650 kg
  • Carga lateral: 500 kg
  • Carga de viento: 175 km/h

Descarga la ficha técnica aquí
