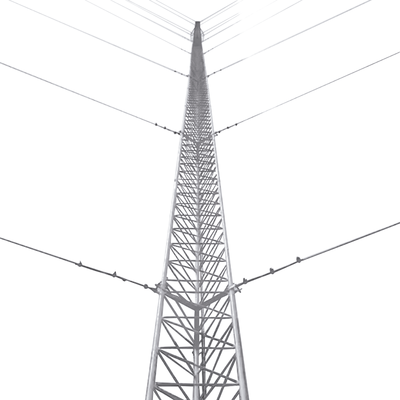

Kit de torre arriostrada para piso de 12 m de altura con tramo STZ30 galvanizado electrolítico (no incluye retenida).
- SKU KTZ-30E-012
- Categoria Redes e IT > Torres y Mástiles > Torres Arriostradas (Kits)
Características Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015
- Gran Elevación / Bajo costo
- 100% Inspección de Ensamble Tramo - Tramo
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
- Ideal para zonas secas libre de corrosión
Características Físicas
- Carga Axial Máxima: 200 Kg
- Altura: 12 metros (4 tramos)
- Resistencia al viento: 200 km/hr
- Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
- Aplicación: Intemperie (Zonas desérticas o baja humedad)
Incluye los siguientes componentes
| Cantidad | Modelo | Descripción |
|---|---|---|
| 4 | STZ30 | Tramo de torre de 30 cm de ancho de cara |
| 1 | SCZ30P | Copete de torre de 30 cm con opresor para pararrayo |
| 1 | SBA30 | Base para torre de 30 cm |
| 1 | SAB30 | Ancla para base de torre |
| 2 | SJB30 | Brida de sujeción de Retenida |
| 3 | SAP02 | Ancla de piso para Retenida |
| 12 | CUELLO-14-HDG | Cuello para cable de retenida |
| 36 | NUDO-316-FJG | Abrazadera tipo perro de 3/16' |
No incluye cable de retenida. Se recomiendan 100 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 6 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**
Accesorios complementarios (No incluidos)
Sistema de Señalización/Iluminación (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 2 | EIGSLSE | Luz estroboscópica LED autónoma con fotocélula, panel solar y batería. Tipo L810 |
| 2 | HLU3R2 | Montaje para lámpara de obstrucción EIGSLSE |
* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco
Sistema de línea de vida (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujeción |
| 1 | S-GULV | Guía para línea |
| 15 | SRET-338 | Cable de 3/8' |
| 6 | NUDO-38FJG | Nudo forjado 3/8' |
| 2 | CUELLO-38-HDG | Cuello 3/8' |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador |
| 1 | SYS-USA7B | Arnés de Suspensión (Opcional) |
*La NOM-009 establece el uso obligatorio de sistemas de detención de caídas para trabajos en altura.
¡Nuevo!
Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)
KLP-TZ12-PRO - ¡Todo incluido! Ideal para torres de 12 m con dipolo corona, cableado y electrodos con.
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN)
Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TGTDPC | Lightning Rod Tip with Aluminum Mast (MASTIL1.2) |
| 1 | TG45AB | 45 Amp Electrode. With a bag of impedance enhancing compound (H2OHM), compass and level |
| 1 | S610 | Small plastic enclosure |
| 1 | ANTIOX | Aerosol for terminal protection |
| 3 | TGCR11 | Eye Connector |
| 2 | TGAB18 | Rod Connector |
| 8 | TGAC | Tower Insulator |
*The dipole tip offers a 72° protection cone below the coil. It is recommended for areas with low lightning incidence
*2/0 gauge copper cable is recommended for integration (SLY-346-BLK). Considering an electrode installation at a maximum of 3 meters from the tower, approximately 8 meters are used
Recommendations
- Ensure that the installation is carried out by a qualified professional
- Schedule a maintenance plan for reviewing tensions in guys and adjusting screws
- Do not install solar panels at a height of more than 6 meters. Check compatibility between solar cells and mounts
- A stress study must be carried out when an eccentric load is placed on the tower. This can cause excessive torsion and bending in the tower, leading to structural failures
- The tower must be painted in orange-red and white, in 7 stripes of equal height, starting and ending in orange-red (SYSCOM does not carry out the tower painting work)
- It is recommended to illuminate the tower at least at the tip with a red lamp
Representative Diagram: Guy Wire Installation Version 2.0
Installation Images
