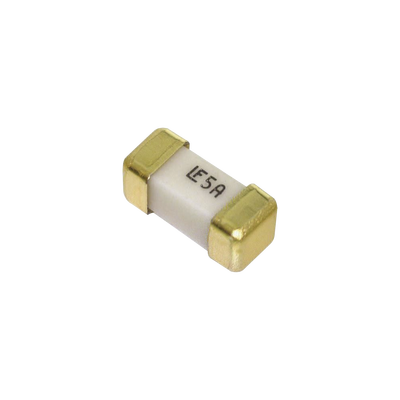

Fast-Acting Fuse NANO-SMF, 15 Amp. 6.1 X 3.7mm Series 451

Disponible: En Stock

SKU F2593CT-ND
Modelo
Categoria Radiocomunicación > Refacciones > Misceláneo

$ 136.26 MXN

Descripción

Características Principales

Fusible nano-SMF rápido de 15 Amperios
Dimensiones compactas de 6.1 x 3.7mm
Rango de corriente 0.062A a 20A
Diseño sin halógenos y cumple con RoHS
Amplio rango de temperatura de funcionamiento

Especificaciones Técnicas

Tipo: Acción rápida (Fast-Acting)
Voltaje nominal: 125VAC/VDC (hasta 65VAC para 15A)
Corriente nominal: 15A
Resistencia: 0.0037Ω
I²t: 97.82A²s
Dimensiones: 6.1 x 3.7 x 2.69mm
Material: Cuerpo cerámico
Temperatura operación: -55°C a 125°C

Aprobaciones

UL 248-14
CSA 22.2 No. 248-14
PSE: 100A @100VAC
RoHS y sin halógeno

Aplicaciones

Notebook PC
Sistemas de almacenamiento
LCD/PDP TV
Sistemas de telecomunicaciones
Equipos de oficina
Sistemas de protección de carga de baterías

Características Eléctricas

Corriente nominal: 15A
Voltaje máximo de interrupción: 100A @65VAC
Corriente de ruptura: 400A @32VDC
Tiempo de apertura a 100% de corriente nominal: 4 horas mínimo
Tiempo de apertura a 200% de corriente nominal: 20 segundos máximo
Resistencia interna: 0.0037Ω
I²t: 97.82A²s

Parámetros de Soldadura

Temperatura mínima de precalentamiento: 150°C
Temperatura máxima de precalentamiento: 200°C
Tiempo de precalentamiento: 60-120 segundos
Temperatura de reflujo: 260+0/-5°C
Tiempo de reflujo: 60-90 segundos
Rampa de subida máxima: 5°C/segundo
Rampa de enfriamiento máxima: 5°C/segundo

Empaque

Código de empaque: NR
Cantidad: 5000 unidades
Especificación: EIA RS-481-2 (IEC 286, parte 3)

Identificación

Número de parte: 0451 015.MRL
Serie: 451 (Gold/Sn-dipped/Silver Plated Caps)
Código de corriente: 015 (15A)
Empaque: R (Tape and Reel)
RoHS: L (Cumple con RoHS y sin halógeno)

Resistencia a Condiciones Ambientales

Resistencia a choque térmico: -65°C a +125°C, 5 ciclos, 15 minutos en cada extremo
Resistencia a vibración: 10-55Hz, 0.03' de amplitud, 2 horas por eje
Resistencia a choque mecánico: 100G's, onda de choque de 6ms, 3 ciclos por eje
Resistencia a humedad: 10 ciclos de prueba de humedad
Nivel de sensibilidad a humedad: Nivel 1 según J-STD-020
Resistencia a salinidad: 48 horas de prueba
Resistencia a soldadura: 10 segundos a 260°C

Descarga la ficha técnica aquí
