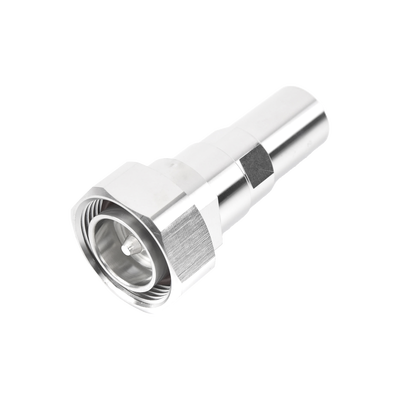

Conector DIN 7-16 macho para LDF4-50A, LP-450A

Disponible: Sin Stock
$ 567.51 MXN
Pre-pedido
Pre-pedido exitoso. ¡Gracias por contactarnos!

Características Principales

  • Conector DIN 7-16 macho para LDF4-50A
  • Impedancia de 50 ohmios para estabilidad óptima
  • Frecuencia de operación hasta 8800 MHz
  • Potencia promedio: 1.1 kW a 900 MHz
  • Pérdida de inserción: típicas 0.05 dB
Especificaciones Eléctricas
  • Impedancia: 50 Ω
  • Frecuencia de operación: 0 – 8800 MHz
  • Potencia promedio: 1.1 kW @ 900 MHz
  • Pico de potencia: 40.00 kW
  • Pérdida de inserción: 0.05 dB
  • Efectividad de blindaje: -110 dB
  • 3er Orden IMD: -120 dBm @ 910 MHz
  • Voltaje RF Máximo: 1415.00 Vrms
  • Voltaje de prueba DC: 4000 V
  • Resistencia contacto exterior: ≤1.50 mΩ
  • Resistencia contacto interior: ≤0.80 mΩ
  • Resistencia de aislamiento: ≥5000 MΩ
Especificaciones Mecánicas
  • Tipo de conexión: Recto
  • Marca: HELIAX® | Positive Stop™
  • Diámetro: 34.60 mm (1.36 in)
  • Longitud: 68.67 mm (2.70 in)
  • Peso: 120.09 g (0.26 lb)
  • Material contacto exterior: Recubrimiento Trimetal
  • Material contacto interior: Plata
  • Durabilidad conexión: 25 ciclos
  • Durabilidad interfaz: 500 ciclos
  • Fuerza de retención: 890 N | 200 lbf
  • Par de retención: 5.42 N·m | 48.00 in lb
  • Fuerza de inserción: 200.17 N | 45.00 lbf
Especificaciones Ambientales
  • Rango de temperatura: -55 °C a +85 °C
  • Almacenamiento: -55 °C a +85 °C
  • Profundidad de inmersión: 1 m
  • Protección IP: IP68 (Inmersión) y IP66 (Chorro de agua)
  • Prueba de vibración: IEC 60068-2-6
  • Prueba de choque térmico: MIL-STD-202F, Method 107G
  • Prueba de corrosión: MIL-STD-1344A, Method 1001.1
Cumplimiento Normativo
  • RoHS: 2011/65/EU Compliant by Exemption
  • China RoHS: SJ/T 11364-2006 Above MCV
  • ISO 9001:2008: Sistema de gestión de calidad
Return Loss/VSWR
  • 45–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
  • 1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
  • 2200–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
  • 3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
  • 4010–6000 MHz: VSWR 1.11 | Return Loss 26.00 dB
  • 6010–8000 MHz: VSWR 1.15 | Return Loss 23.00 dB

Descarga la ficha técnica aquí
